功能特色
AD-300「全智能型模擬數字訊號轉換裝置」 為新世代機電設備壓力、流量偵測必備裝置， 現場壓力計或流量計偵測出4-20mA或0-10V的模擬訊號，經由AD-300轉換為數字 (RS-485) 訊號連接至AG-300智能型物聯網關(IoT Gateway)，再通過網絡(有線或無線)，連接到行動裝置APP或機電健康管理平臺 (MHm)， 可對機電設備壓力，流量狀況執行遠距監視， 通報，告警及遙控等作業。

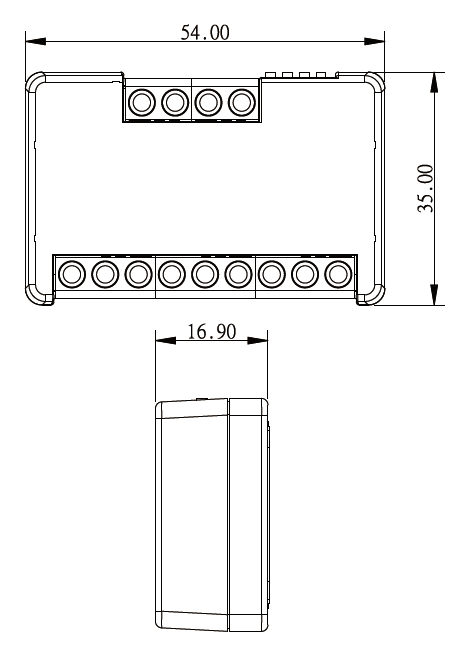

產品尺寸
54mm × 35mm × 16.9mm

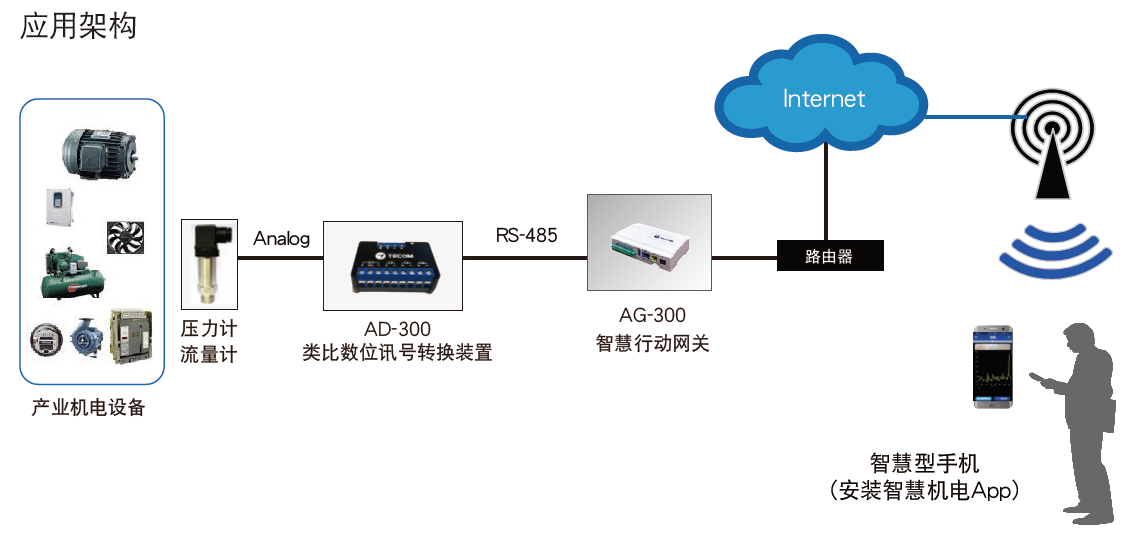

應用架構
產品規格
| 項目 | 規格 |
|---|---|
| 模擬輸入埠(電流) | 3組, 4 to 20mA, 16bit |
| 模擬輸入端口(電壓) | 1組, 0 to 10V, 16bit |
| 輸出訊號 | RS- 485 |
| 精確度 Voltage Mode | 0.2%(typical), 0.5%(max) for 0.3V to 10V |
| 0.5%(max)+0.01V for 0V to 0.3V | 0.5%(max)+0.01V for 0V to 0.3V |
| 精確度 Current Mode | 0.2%(typical), 0.5 % (max) for 1mA to 20mA |
| 0.5%(max)+0.01mA for 0mA to 1mA | 0.5%(max)+0.01mA for 0mA to 1mA |
| 同時量測 | 可同時量測1組電壓值跟3組電流值 |
| 噪聲耐受度 | 超過IEC61000 - 4- 4 Level3: ±1KV的規格 |
| 工作溫度 | - 40°C to +85°C |
| 耗電量 | MAX. 270mA @ DC 12V |
| 電源 | DC 12V |
| 尺寸 | 54 x 35 x 16.9mm |
| 重量 | 重量 : 31g |
